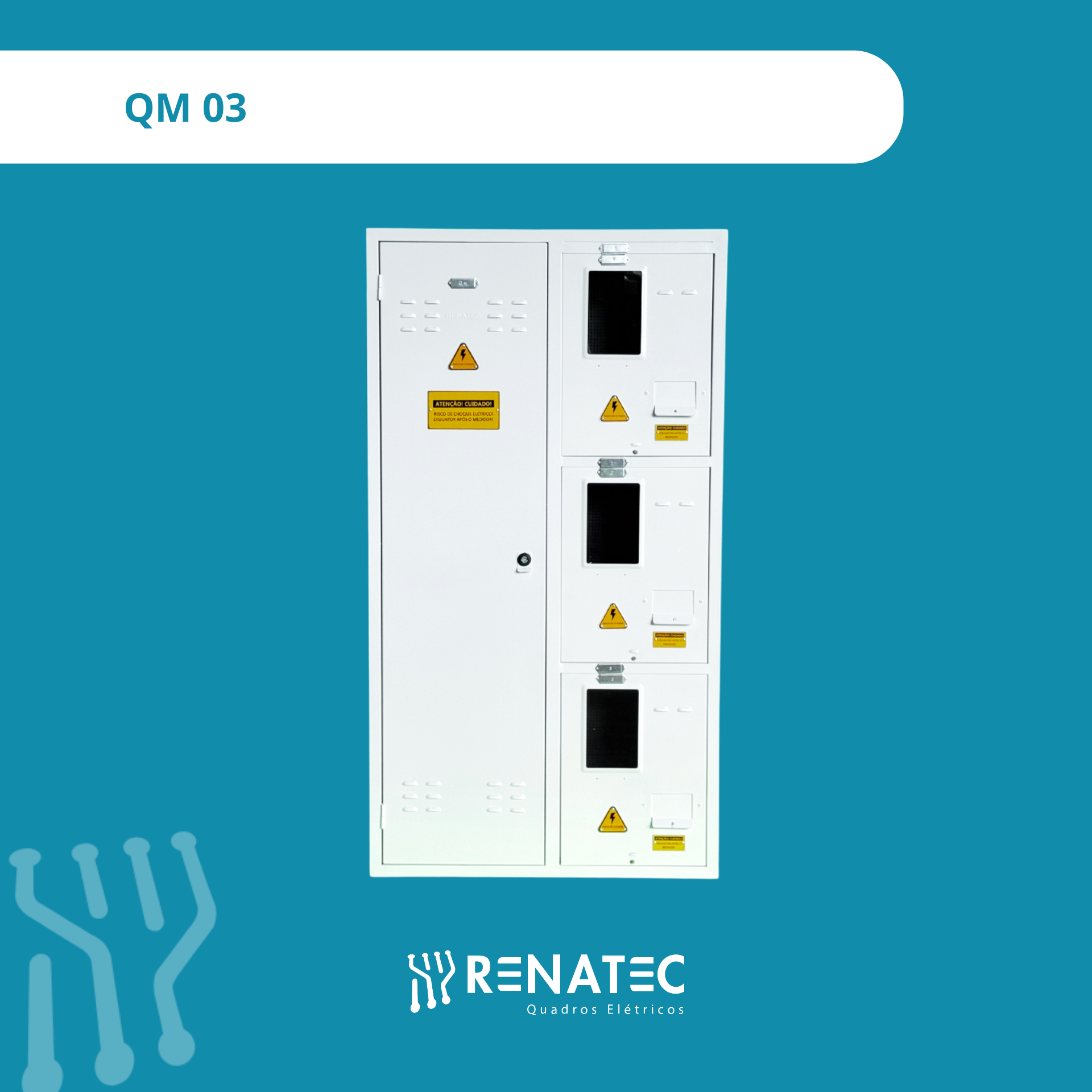

Quadro Celesc – 3 Medidores – Vertical

Código: 019

Este quadro de medição vertical é projetado para abrigar e proteger até três medidores de energia elétrica de até 70A cada, utilizando cabos de 16mm². Fabricado em alumínio com pintura eletrostática, oferece durabilidade e segurança, seguindo os padrões da Celesc. Possui espaço dedicado para o disjuntor geral na parte superior e inclui todos os componentes necessários para a instalação dos medidores e conexão de aterramento, facilitando a montagem e garantindo a conformidade com as normas técnicas.

Está com dúvidas do que comprar?

Fale com nosso suporte de vendas

Tem dúvidas sobre o produto?

Fale com nosso suporte de vendas

Quer ficar por dentro das novidades?

Inscreva-se em nossa newsletter

Documentos principais

Descrição

Capacidade: Suporta a instalação de até 3 medidores de energia elétrica.
Corrente Máxima por Medidor: 70A.
Seção do Cabo: Compatível com cabos de até 16mm².
Orientação: Montagem vertical.
Material da Caixa: Chapa de alumínio com 1,5mm de espessura (Nº16 ABNT).
Acabamento: Pintura por deposição eletrostática, oferecendo maior resistência e durabilidade.
Segurança: Inclui placa de alerta de segurança padrão.
Proteção dos Barramentos: Espelho em policarbonato de 3mm para proteção.
Disposição do Disjuntor Geral: Espaço reservado para instalação na parte superior do quadro.
Conexão de Aterramento: Parafuso M6x25mm em cobre ou latão com porca, arruela de pressão e chapa interna de 30x30x1,5mm para garantir uma conexão segura.
Fixação dos Medidores: Fornecidos 3 parafusos de 4,2x25mm para fixação interna dos medidores.
Bases de Fixação dos Medidores: Bases poliméricas antichama, com dimensões de 300x220x14mm ou 370x250x14mm (dependendo do módulo de 400mm).
Organização da Fiação: Utilização de abraçadeiras de nylon e presilhas tipo cunha para fixação dos cabos.

Especificações

Material da Caixa: Alumínio (Espessura: 1,5mm - Nº16 ABNT)
Dimensões (A x L x P): 1370 x 740 x 200 mm
Acabamento: Pintura por Deposição Eletrostática
Placa de Alerta: Modelo Padrão de Segurança
Proteção Barramentos: Policarbonato (Espessura: 3mm)
Parafuso de Aterramento: M6x25mm (Cobre ou Latão) com Porca, Arruela de Pressão e Chapa Interna (30x30x1,5mm)
Parafusos de Fixação dos Medidores: 3 unidades de 4,2x25mm
Bases de Fixação dos Medidores: Polimérica Antichama (300x220x14mm ou 370x250x14mm)
Fixação da Fiação: Abraçadeira de Nylon e Presilha Tipo Cunha
Capacidade de Medição: 3 Medidores (até 70A por medidor)
Bitola Máxima dos Cabos: 16mm²
Disposição: Vertical
Localização do Disjuntor Geral: Parte Superior
